ДО виброизолятор

Описание

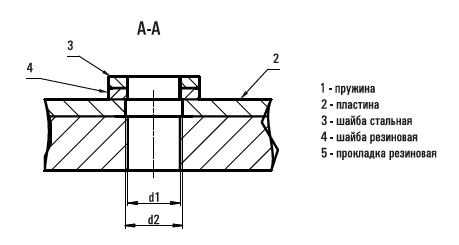

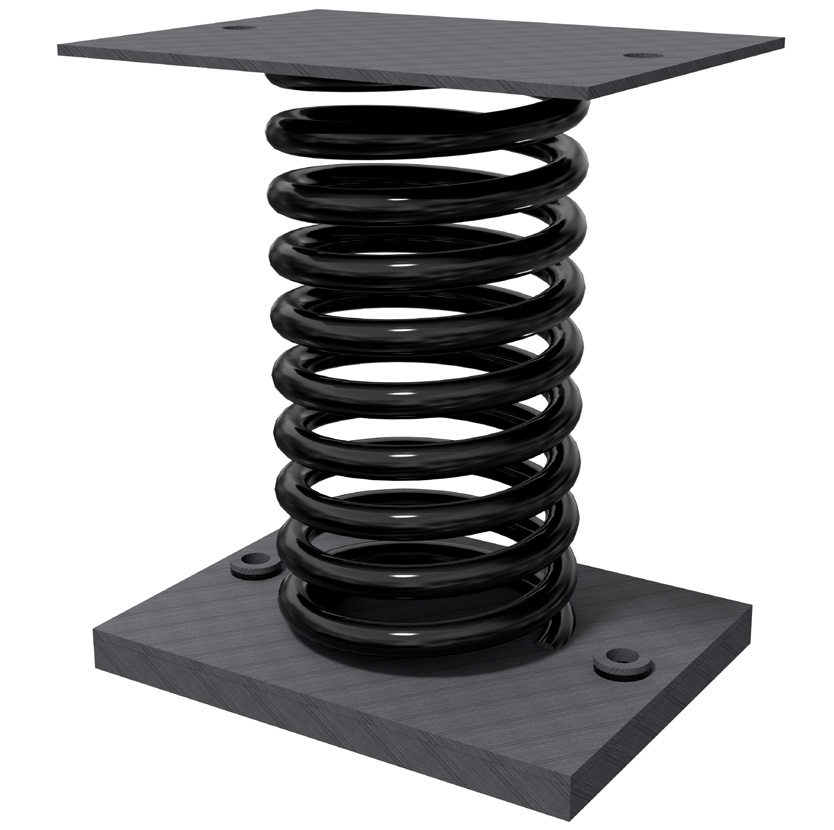

Виброизоляторы серии ДО предназначены для снижения динамической нагрузки, передаваемой от вентилятора на несущую конструкцию. Пружинный виброизолятор ДО состоит из цилиндрической пружины и штампованных стальных пластин, жестко прикрепленных к ее торцам. Для снижения структурного шума, передаваемого через виброизолятор, крепление его к опорной конструкции рекомендуется осуществлять через резиновую прокладку, а под болты подкладывать резиновую шайбу.

Подбор виброизоляторов производится таким образом, чтобы нагрузка на каждый виброизолятор была близка к номинальной. Если нагрузка на виброизолятор превысит предельную, пружина может «схлопнуться», и виброизолятор перестанет выполнять свою защитную функцию. Размещать виброизоляторы под вентилятором следует таким образом, чтобы осадка пружин была одинаковой.

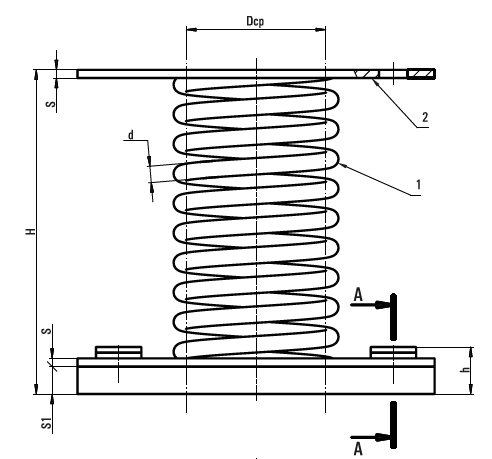

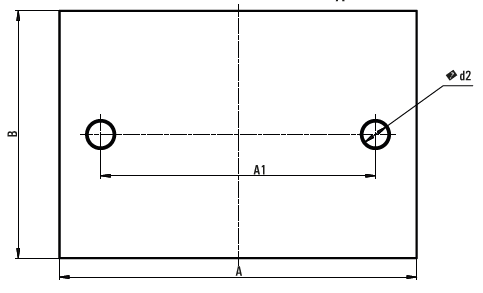

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВИБРОИЗОЛЯТОРА ДО

Обозначение	Вертикальная жесткость, Н/см	Нагрузка, кг		Осадка под нагрузкой, мм		Размеры, мм											Mасса, кг
Обозначение	Вертикальная жесткость, Н/см	раб.	макс.	раб.	макс.	A	A1	B	Dср	d	d1	d2	H	h	S	S1	Mасса, кг
ДО-38	45	12,4	15,5	27	33,7	100	70	60	30	3	8,4	12	77	12	2	5	0,29
ДО-39	61	22,3	27,8	36	45	110	80	70	40	4	8,4	12	97,5	12	2	5	0,41
ДО-40	81	34,6	43,2	41,7	52	130	100	90	50	5	8,4	12	123	18	3	10	0,94
ДО-41	124	55	68,7	43,4	54	130	100	90	54	6	10,5	14	138	18	3	10	1,03
ДО-42	165	96	120	57,2	72	150	120	110	72	8	10,5	14	180	19	3	10	1,79
ДО-43	294	168	210	56	70	160	130	120	80	10	10,5	14	202	19	3	10	2,46
ДО-44	357	243	303	66,5	83	180	150	140	96	12	10,5	14	236	19	3	10	3,74
ДО-45	442	380	475	84,5	106	220	180	170	120	15	13	16	291	19	3	10	6,58
