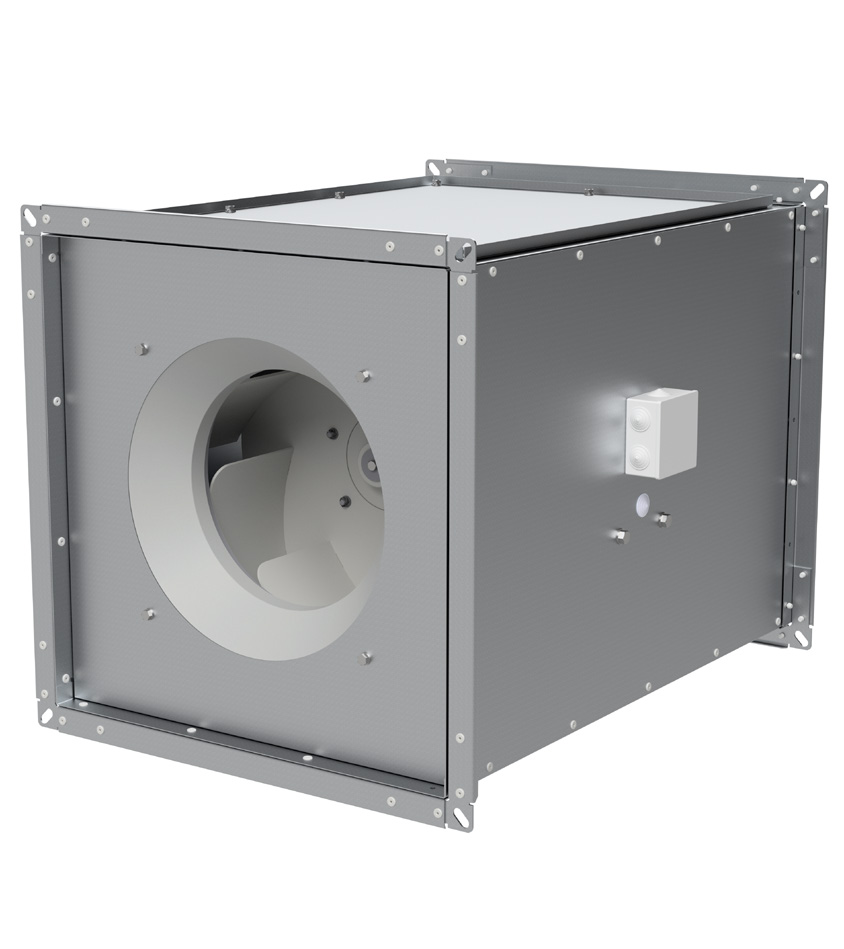

Вентиляторы канальные серии TРВК-КК предназначены для применения в системах общеобменной вентиляции, воздушного отопления и системах приточной противодымной вентиляции. Могут монтироваться непосредственно в воздуховоды в любом положении (горизонтально, вертикально, наклонно). Для установки в круглые воздуховоды следует использовать специальные переходные фланцы. Комплектация электродвигателями для исполнений Н (Н; К1) и Вз (Вз; ВзК1) приведена в таблицах в разделе аэродинамические характеристики. Выпускаются в вариантах исполнения: Н; К1; Вз; ВзК1.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 3-й категории размещения по ГОСТ 15150. Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Уровень звуковой мощности со стороны всасывания на 4 дБ меньше.
Уровень звуковой мощности в октавных полосах частот может быть определен из соотношения: Lwi = Lw + Δ Lwi.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 3-й категории размещения по ГОСТ 15150. Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Вентилятор состоит из:
- прямоугольного корпуса;
- рабочего колеса;
- асинхронного двигателя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В таблицах приводится уровень звуковой мощности Lw (дБА) вентилятора на номинальном режиме со стороны нагнетания.Уровень звуковой мощности со стороны всасывания на 4 дБ меньше.
Уровень звуковой мощности в октавных полосах частот может быть определен из соотношения: Lwi = Lw + Δ Lwi.
| Направление излучения | Число полюсов двигателя | Поправки Δ Lwi, дБ в октавных полосах частот со среднегеометрическими частотами, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| На входе (выходе) | 2 | -13 | -9 | -5 | -3 | -3 | -4 | -9 | -14 |
| 4 | -9 | -5 | -3 | -3 | -4 | -9 | -14 | -19 | |
| 6 | -7 | -4 | -3 | -4 | -7 | -12 | -17 | -22 | |
| Через стенки | 2 | +1 | +3 | +3 | -3 | -5 | -6 | -10 | -16 |
| 4 | +5 | +7 | +5 | -3 | -6 | -11 | -15 | -21 | |
| 6 | +7 | +8 | +5 | -4 | -9 | -14 | -18 | -24 | |

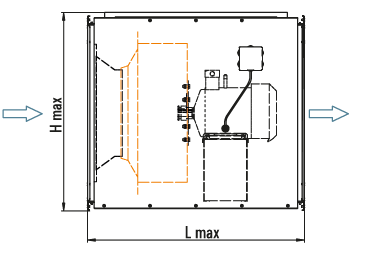

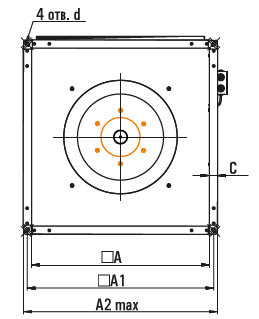

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КАНАЛЬНЫХ ВЕНТИЛЯТОРОВ TРВК-КК TIZEST
| Тип вентилятора | Размеры, мм | ||||||
| А | A1 | A2 max | C | d | H max | L max | |
| TРВК-КК-25х25 | 250 | 274 | 331 | 20 | 8х14 | 361 | 462 |
| TРВК-КК-28х28 | 280 | 304 | 361 | 20 | 8х14 | 401 | 492 |
| TРВК-КК-31х31 | 315 | 337 | 366 | 20 | 8х14 | 384 | 543 |
| TРВК-КК-35х35 | 355 | 377 | 406 | 20 | 8х14 | 424 | 577 |
| TРВК-КК-40х40 | 400 | 422 | 451 | 20 | 8х14 | 469 | 592 |
| TРВК-КК-45х45 | 450 | 472 | 501 | 20 | 8х14 | 519 | 712 |
| TРВК-КК-50х50 | 500 | 533 | 563 | 30 | 10х21 | 581 | 735 |
| TРВК-КК-56х56 | 560 | 595 | 623 | 30 | 10х21 | 635 | 762 |
| TРВК-КК-63х63 | 630 | 665 | 693 | 30 | 10х21 | 705 | 777 |
| TРВК-КК-71х71 | 710 | 745 | 773 | 30 | 10х21 | 785 | 792 |
| TРВК-КК-80х80 | 800 | 833 | 863 | 30 | 10х21 | 875 | 820 |
| TРВК-КК-90х90 | 900 | 933 | 963 | 30 | 10х21 | 975 | 876 |
| TРВК-КК-100х100 | 1000 | 1032 | 1062 | 30 | 10х21 | 1074 | 950 |
| TРВК-КК-125х125 | 1250 | 1283 | 1312 | 30 | 10х21 | 1295 | 1100 |

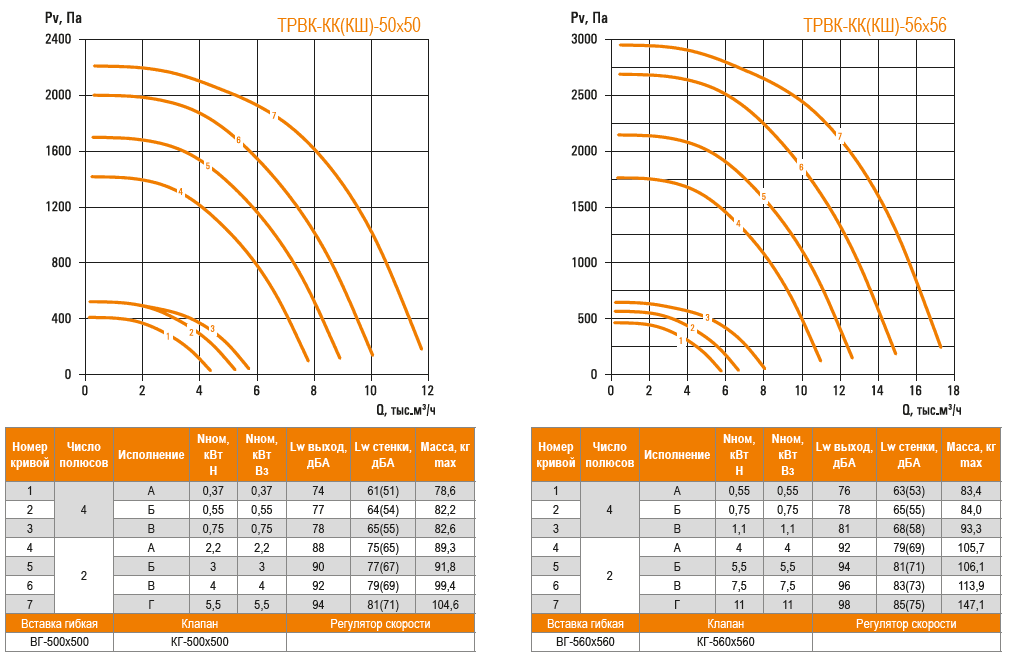

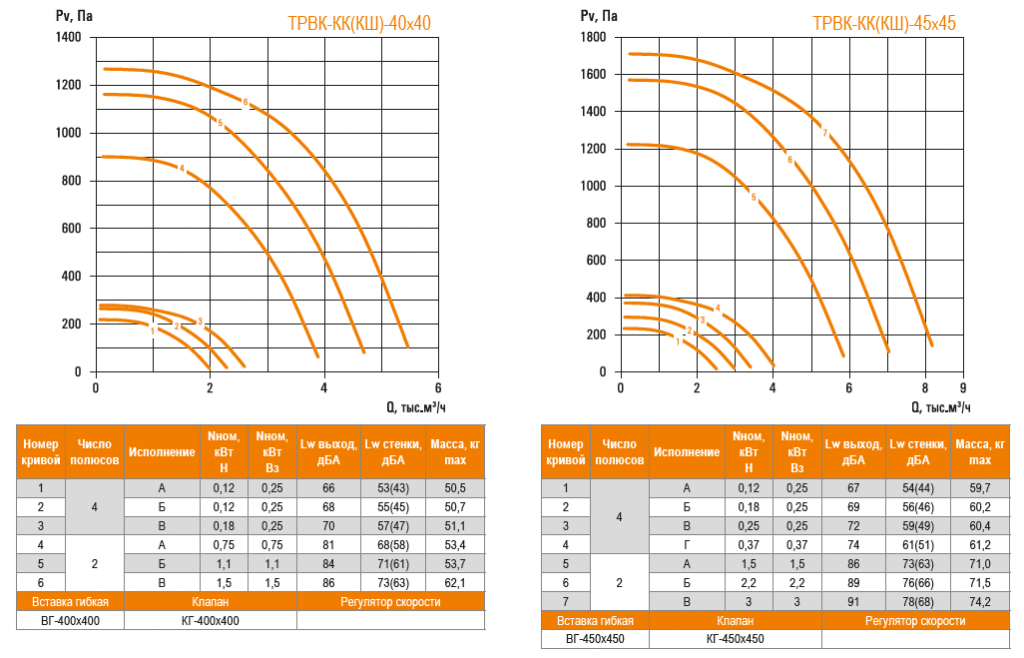

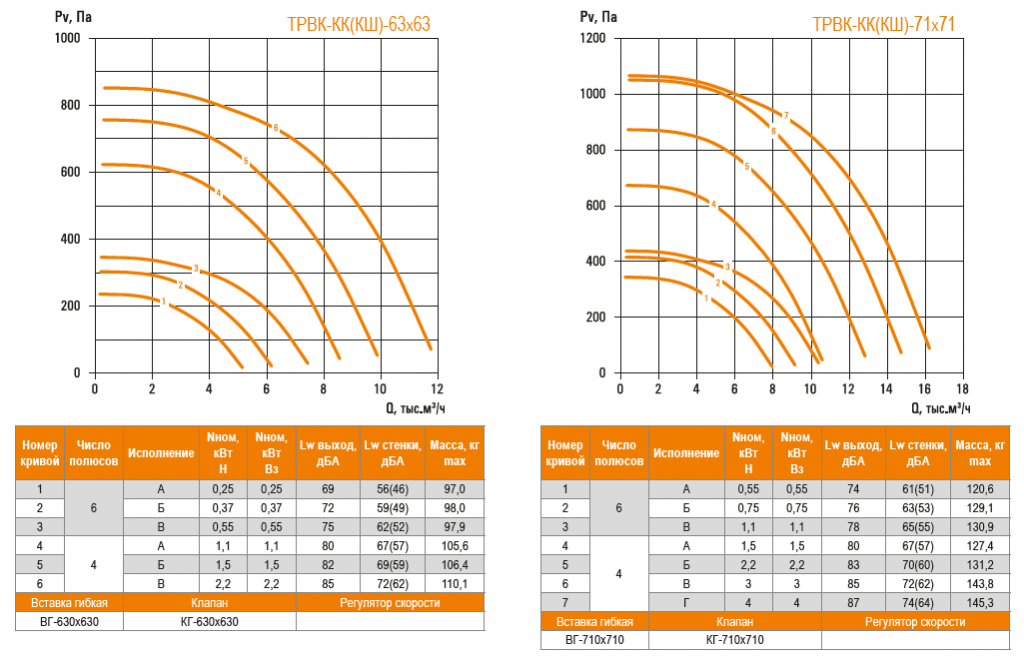

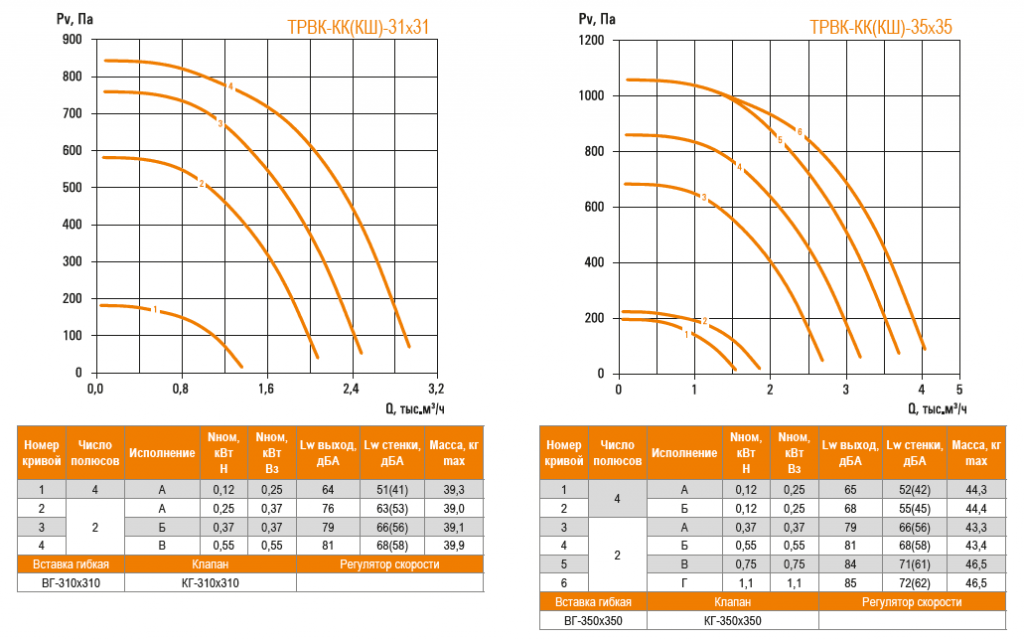

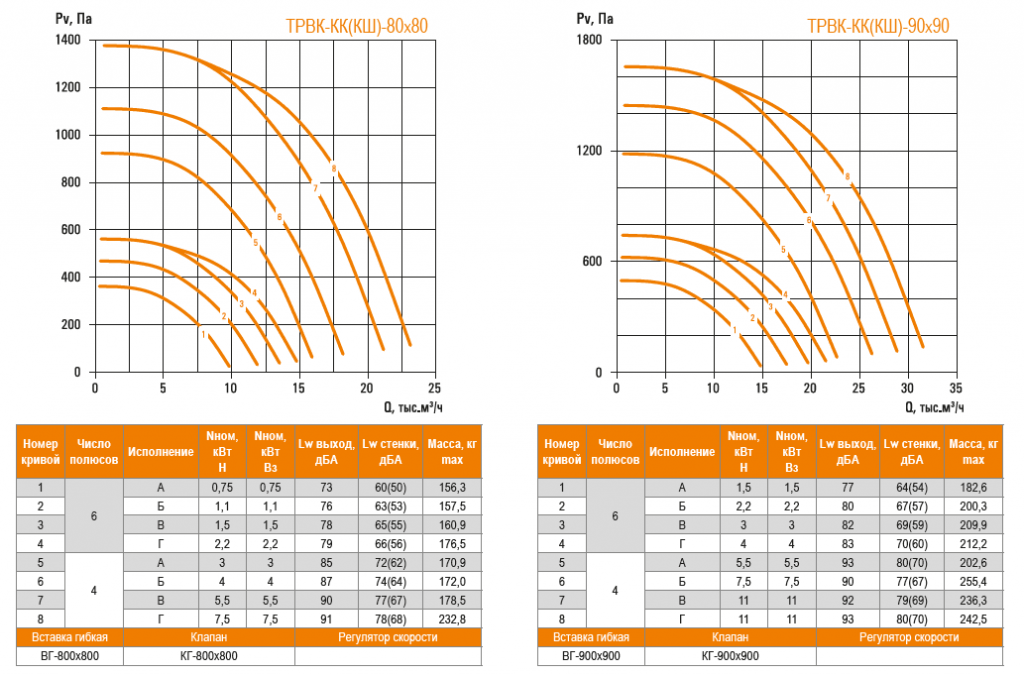

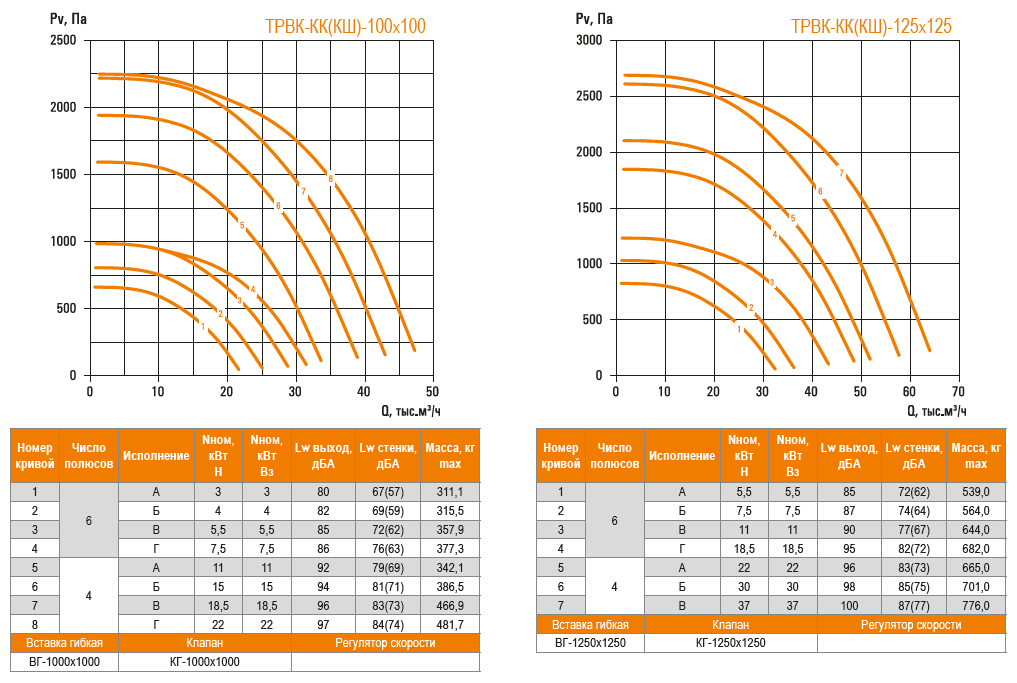

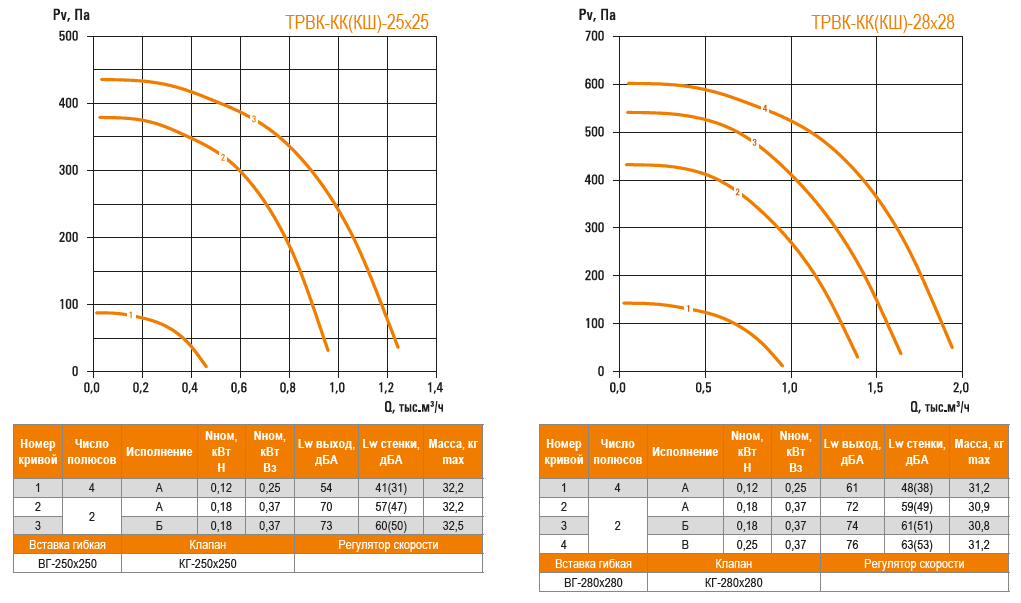

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАНАЛЬНЫХ ВЕНТИЛЯТОРОВ TРВК-КК TIZEST
