Смесительные узлы в тепловом оборудовании

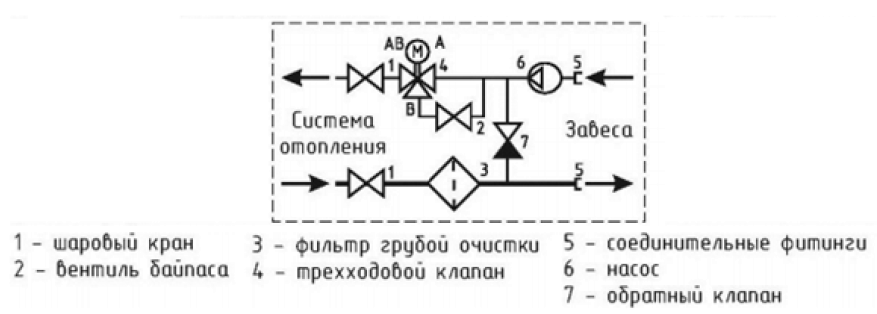

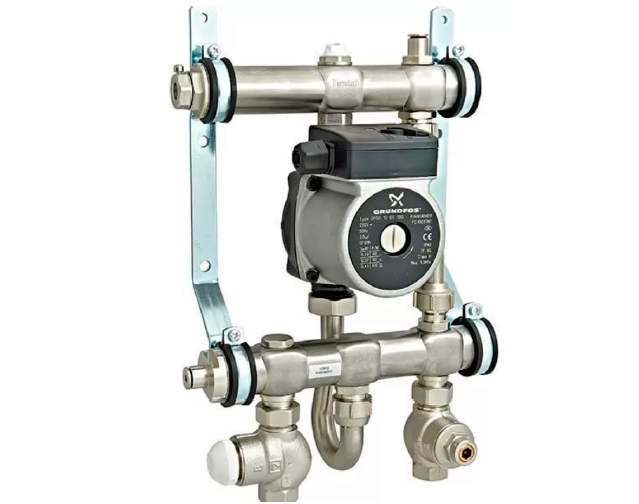

КАЧЕСТВЕННАЯ СХЕМА РЕГУЛИРОВАНИЯ

Для регулирования расхода теплоносителя через завесу во время эксплуатации, необходимо подключение смесительного узла.
В логике работы смесительного узла, применяются две схемы терморегулирования: качественная и количественная. В качественной схеме осуществляется изменение температуры (качества) теплоносителя при практически неизменном его расходе, в количественной схеме меняется только количество подаваемого теплоносителя.
В качественной схеме терморегулирования обязательным элементом является циркуляционный насос.

Принцип работы такого узла: температура теплоносителя регулируется смешением жидкости, поступающей из сети, с отработанной, поступающей из теплообменника через обратный клапан.
Соотношение этих расходов регулируется трехходовым клапаном с электроприводом, в зависимости от температуры приточного воздуха на выходе из теплообменника. Качественная схема позволяет поддерживать температуру нагретого воздуха близко к постоянной заданной величине.

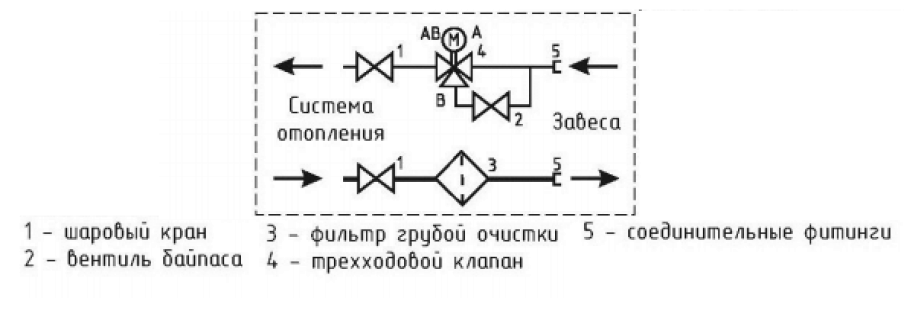

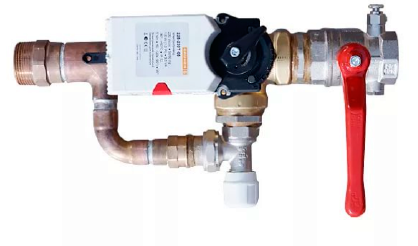

КОЛИЧЕСТВЕННАЯ СХЕМА РЕГУЛИРОВАНИЯ

В количественной схеме терморегулирования насос отсутствует. Трехходовой клапан по команде термостата просто открывает и перекрывает поток воды через теплообменник. При этом обратная вода, равно как и нагретый воздух имеют переменную температуру. Следует помнить, что в системах с достаточно большой разницей давления между прямой и обратной магистралью, насос практически не повышает расхода воды через систему.
В системах с малой разницей давлений между прямой и обратной магистралями (ориентировочно менее 40 кПа) насос, наоборот, будет способствовать повышению расхода теплоносителя через теплообменник (группу теплообменников) и систему, доводя его до расчетного.

КОМПОНОВКА СМЕСИТЕЛЬНЫХ УЗЛОВ

• Шаровые краны перекрываются только в случае монтажа/замены одной из составляющих смесительного узла или тепловой завесы.
• Балансировочный вентиль байпаса регулирует гидравлическое сопротивление теплоносителя и предотвращает остывание воды в трубках при закрытом клапане, что может привести к замерзанию. Даже при закрытом клапане через байпас будет постоянно проходить вода. Дополнительно возможна установка дистанционных сигнализирующих устройств, срабатывающих при охлаждении термостата.
• Фильтр грубой очистки очищает воду с подающей линии, устанавливается непосредственно перед тепловой завесой.
• Трехходовой клапан регулирует тепловую мощность посредством встроенного электропривода и термостата с заданной температурой. Если температура воздуха возле термостата не превышает установленную, то клапан остается открытым. Когда контакты термостата разомкнуты, а клапан перемещен в закрытое положение, расход теплоносителя через воздухонагреватель снижается. В результате температура воздушной струи из завесы падает.
• Соединительные фитинги рекомендуется устанавливать на гибкие патрубки для предотвращения повреждения коллекторов во время подключения завес к тепловой сети.

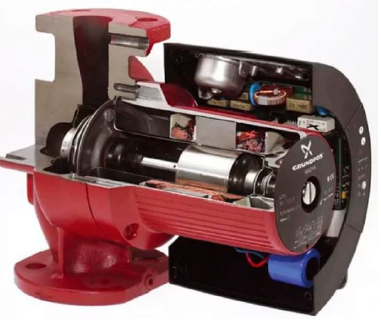

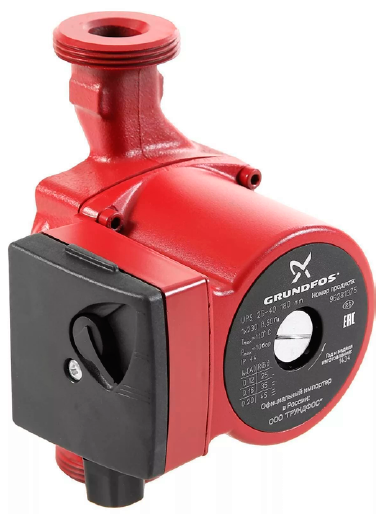

ЦИРКУЛЯЦИОННЫЙ НАСОС

При достижении необходимой температуры, трехходовой клапан перекрывается, вода начинает циркулировать по малому контуру, создавая давление посредством насоса. Насос имеет три положения: максимальная частота вращения, средняя и минимальная.

Циркуляционный насос позволяет минимизировать гидравлические потери.

Обратный клапан пропускает теплоноситель только в одном направлении и служит для создания малого контура обращения.

КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ

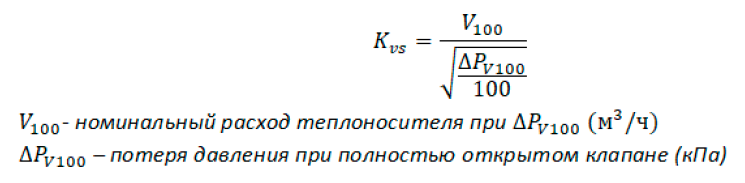

Смесительный узел подбирается по коэффициенту пропускной способности клапана Kvs


Пропускная способность клапана Kvs, должна быть на 20-30% больше рассчитанного Kvs.


Данный коэффициент запаса гарантирует нормальную работу клапана на максимальных нагрузках, компенсирует неучтенные потери в присоединениях клапана, а также исключает использование клапана с завышенным типоразмером.
