Устройство электрической завесы

19 мар 2023

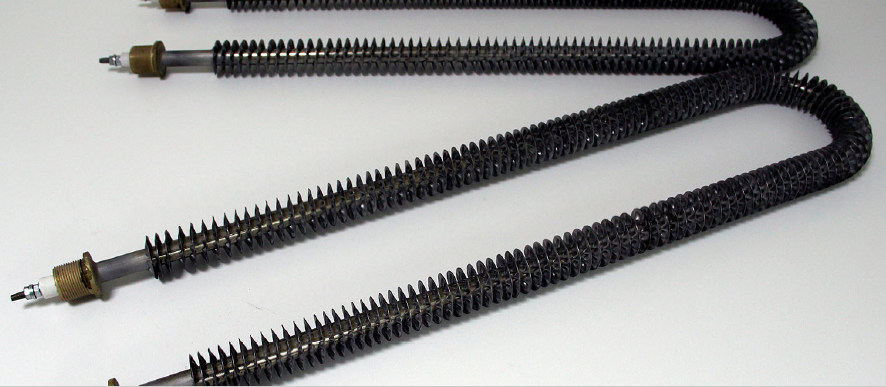

ТРУБЧАТЫЙ ЭЛЕКТРО - НАГРЕВАТЕЛЬ

СОСТАВ И КОМПОНЕНТЫ

Принцип работы ТЭНа и внутренний состав нагревателя

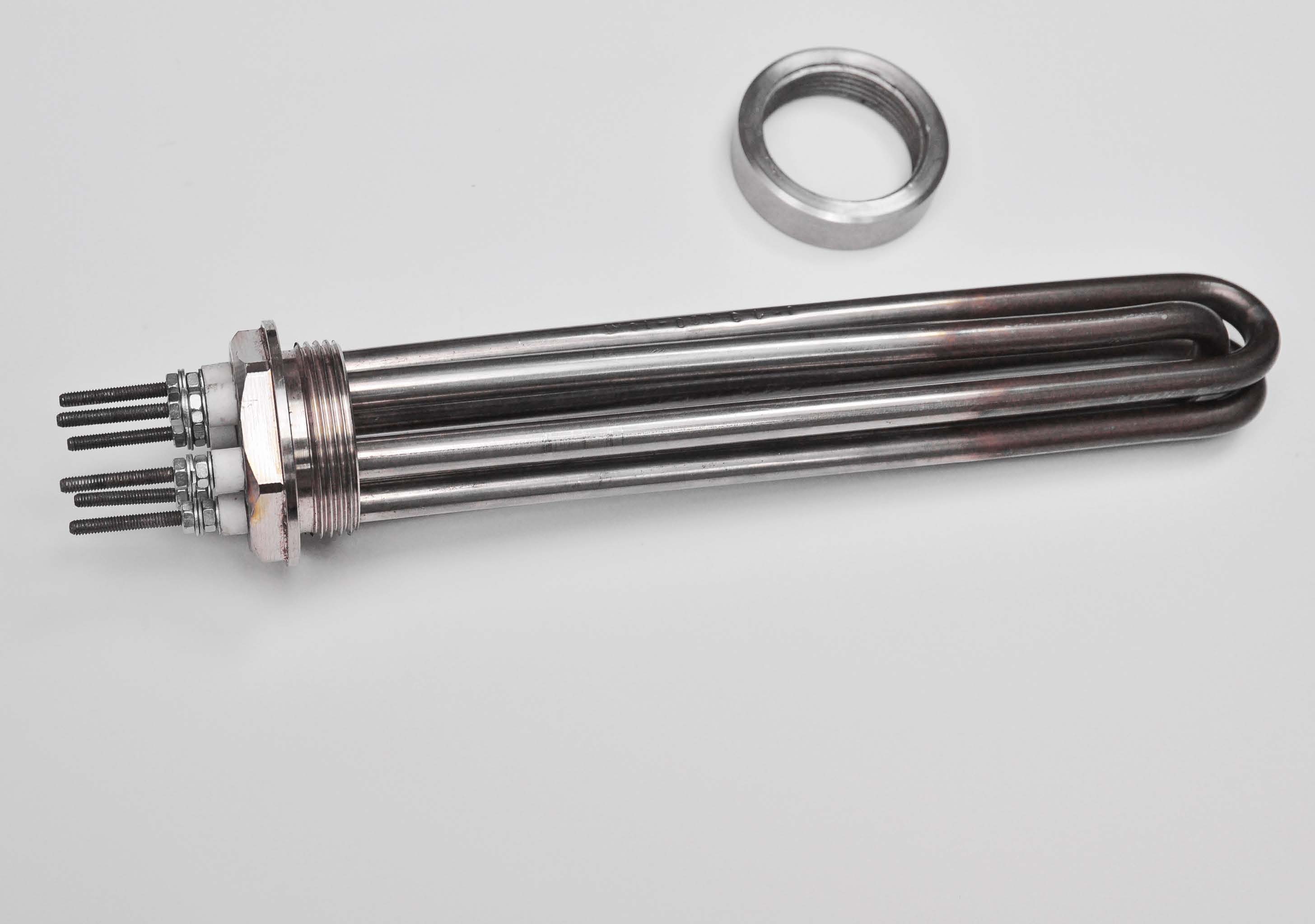

ТЭН (трубчатый электронагреватель) представляет из себя один из самых распространенных нагревательных элементов. Он преобразует электрическую энергию в тепловую и широко используется как в промышленности, так и в быту для нагрева жидкостей, газов и воздуха. Подобные нагреватели мы можем обнаружить в в водонагревателях, радиаторах, чайниках и даже утюгах. ТЭН был изобретен в США, патент на изобретение в 1859 году получил Джордж Б. Симпсон. С тех пор трубчатые электронагреватели сильно изменились но принцип работы остался тем же.

Основные компаненты ТЭНа:

Тонкостенная металлическая трубка из нержавеющей стали, латуни, меди или титана.
Спираль из проволоки большого удельного электрического сопротивления, которая находится внутри трубки.
Наполнитель, отделяющий спираль от трубки. В качестве наполнителя чаще всего используют периклаз, который не проводит ток, но хорошо отдает тепло.
Контактный элемент, с помощью которого нагреватель подключается к электрической сети.
Фарфоровые изоляторы в торцах трубки.

ПЛЮСЫ И МИНУСЫ

Достоинства и недостатки использования трубчатых электронагревателей в бытовом оборудовании, возможность использования в другом оборудовании

Трубчатые электронагреватели надежны в работе, устойчивы к вибрации и ударам, а рабочая температура может достигать 800°C, что делает возможным их использование в инфракрасных обогревателях. Они универсальные, безопасны, а благодаря разнообразию форм, их можно встраивать в самое разнообразное оборудование — от промышленного до бытового.
К недостаткам ТЭНов относят высокую металлоемкость и стоимость, а главное — невозможность ремонта нагревателя при перегорании спирали.

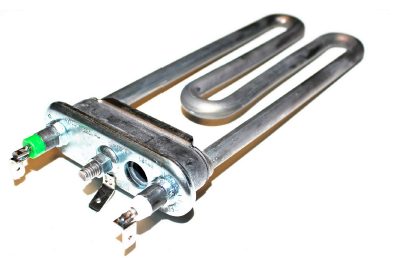

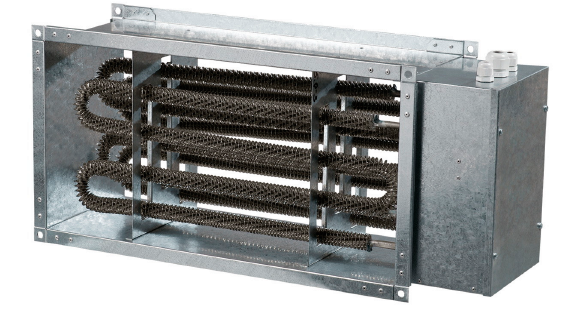

ТЭНы широко применяются в тепловых завесах, ИК обогревателях, пушках, конвекторах и калориферах. Кроме того, они устанавливаются в бытовых водонагревателях, электрокотлах, а в промышленности для нагрева слабых растворов кислот или щелочей.
