Вентиляторы осевые магистральные TОВМ-190

Описание

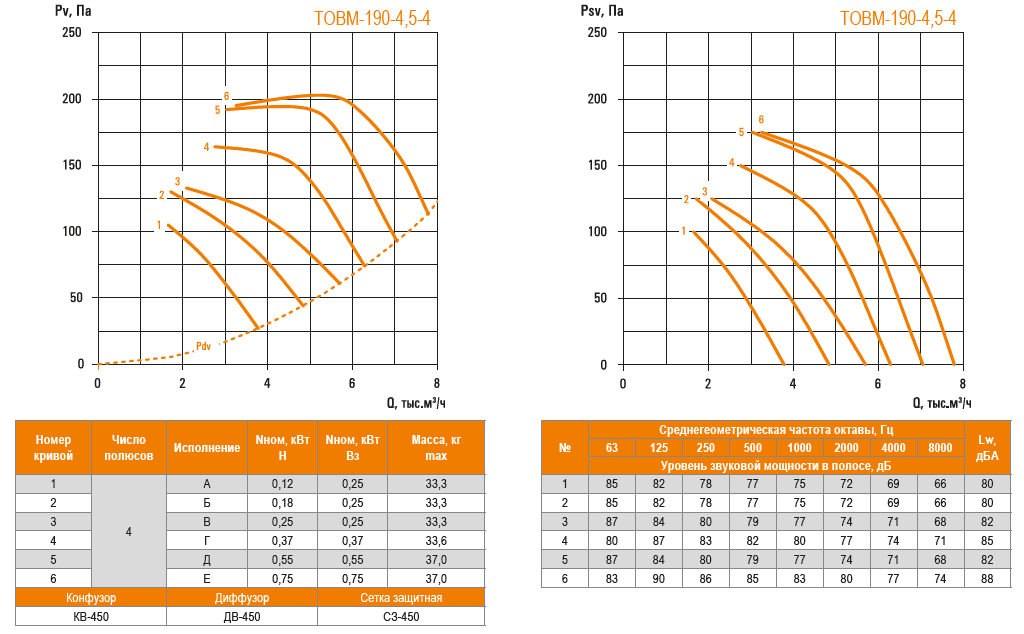

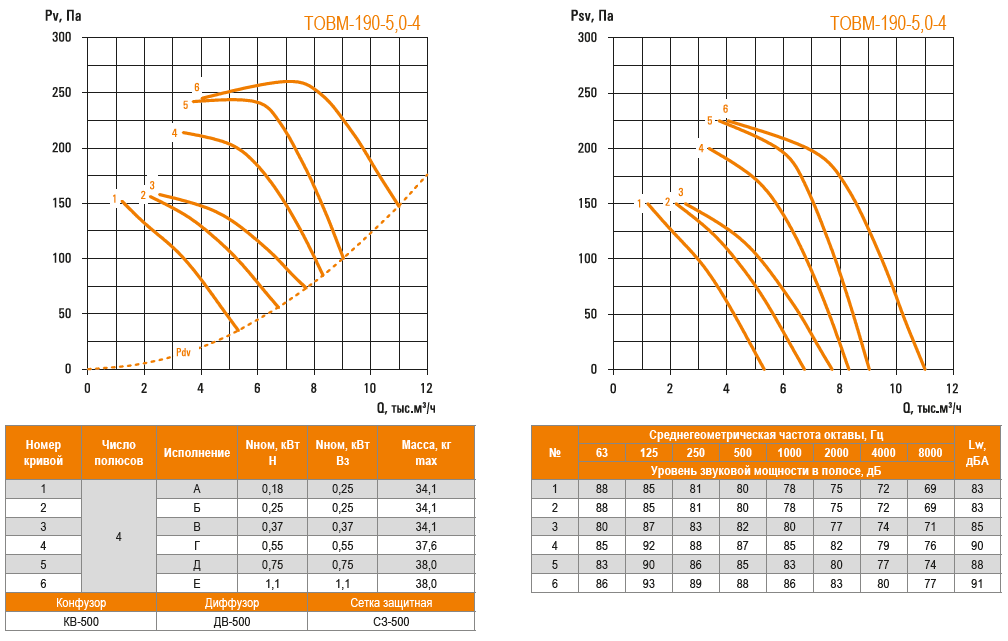

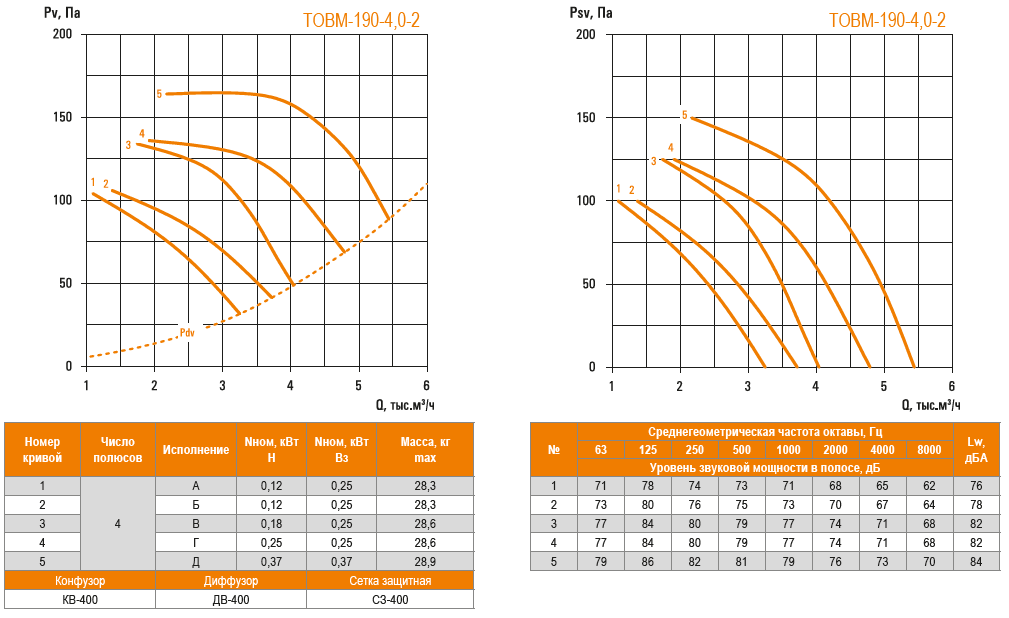

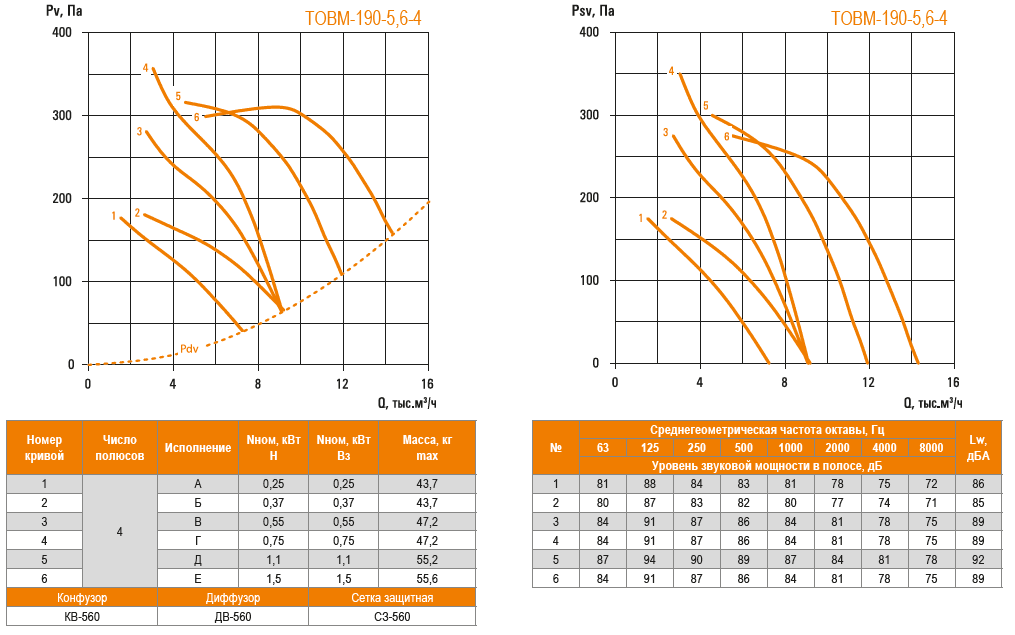

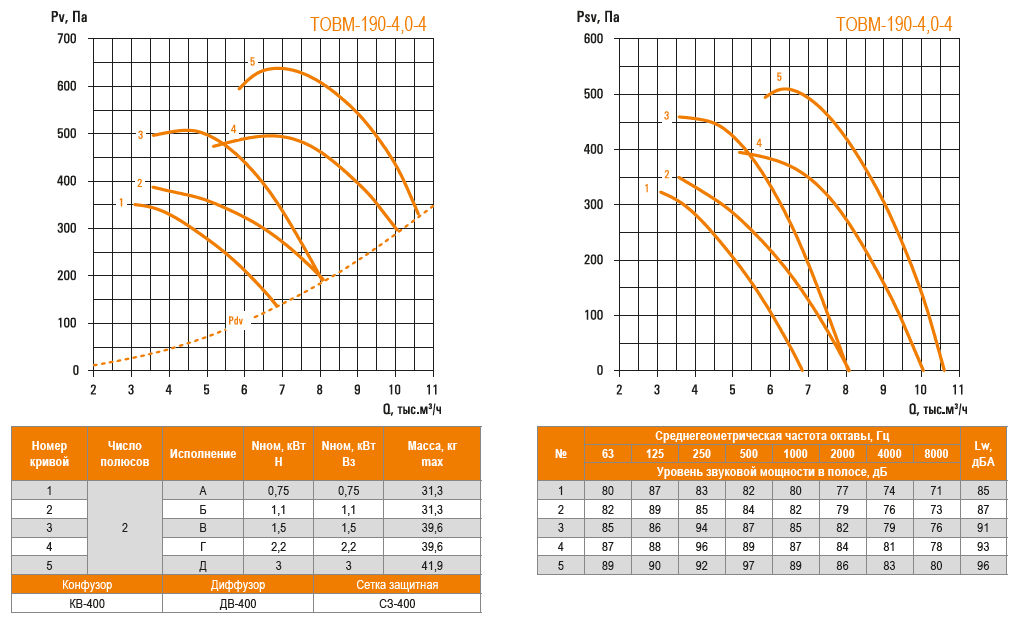

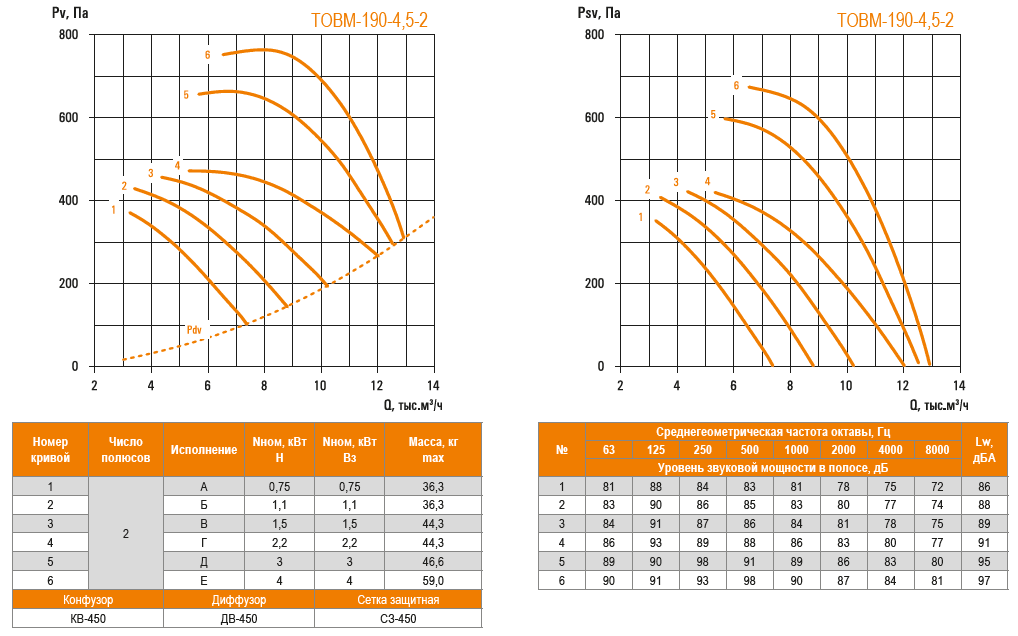

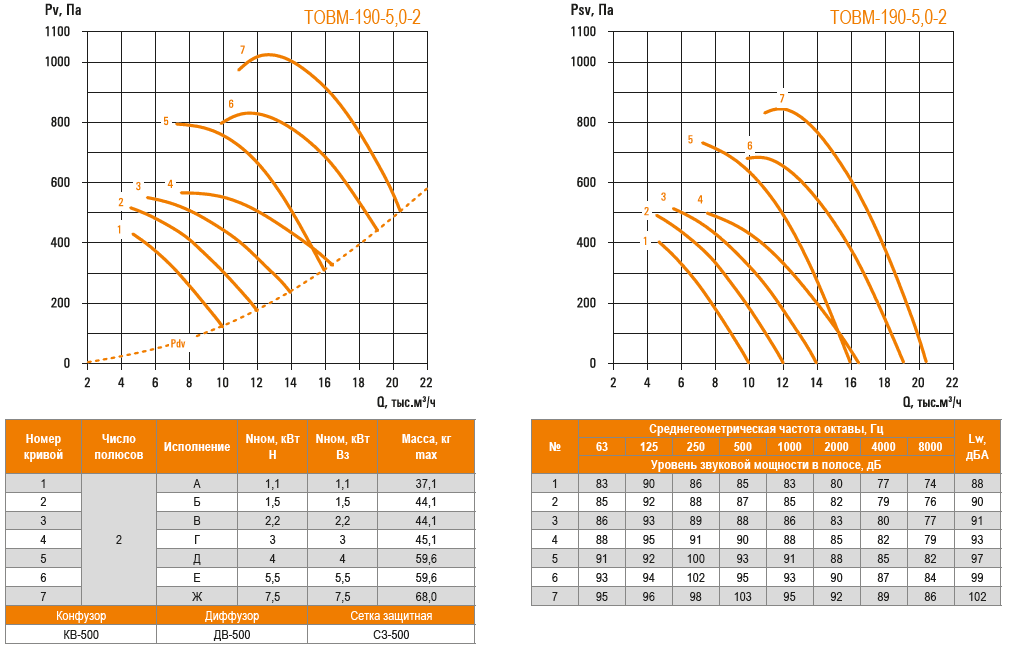

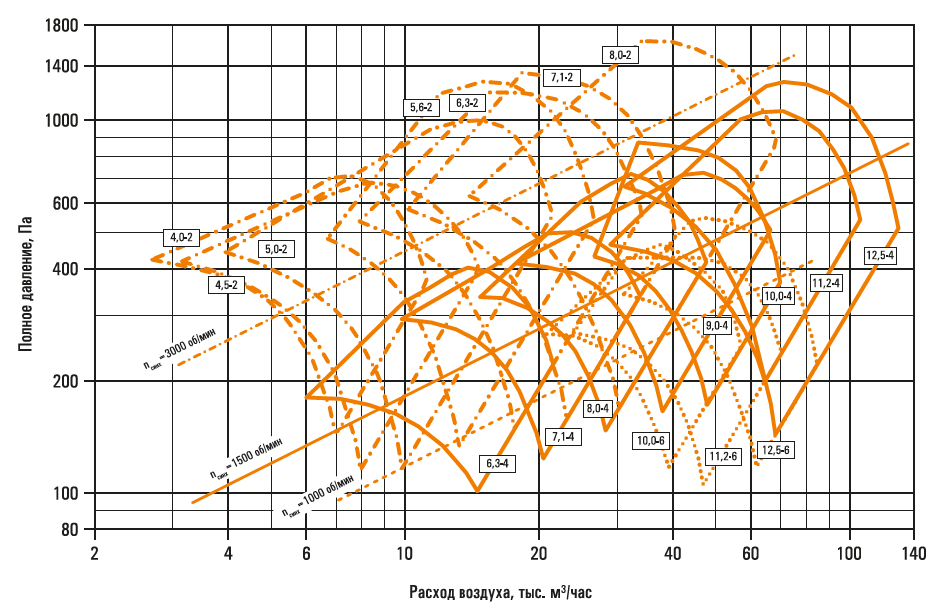

Вентиляторы осевые магистральные серии TОВМ-190 предназначены для применения в системах вентиляции, воздушного отопления и системах приточной противодымной вентиляции. Комплектация электродвигателями для исполнений Н (Н; К1) и Вз (Вз; ВзК1) приведена в таблицах в разделе аэродинамические характеристики. Выпускаются в вариантах исполнения: Н; К1; Вз; ВзК1. Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 2-й категории размещения по ГОСТ 15150.

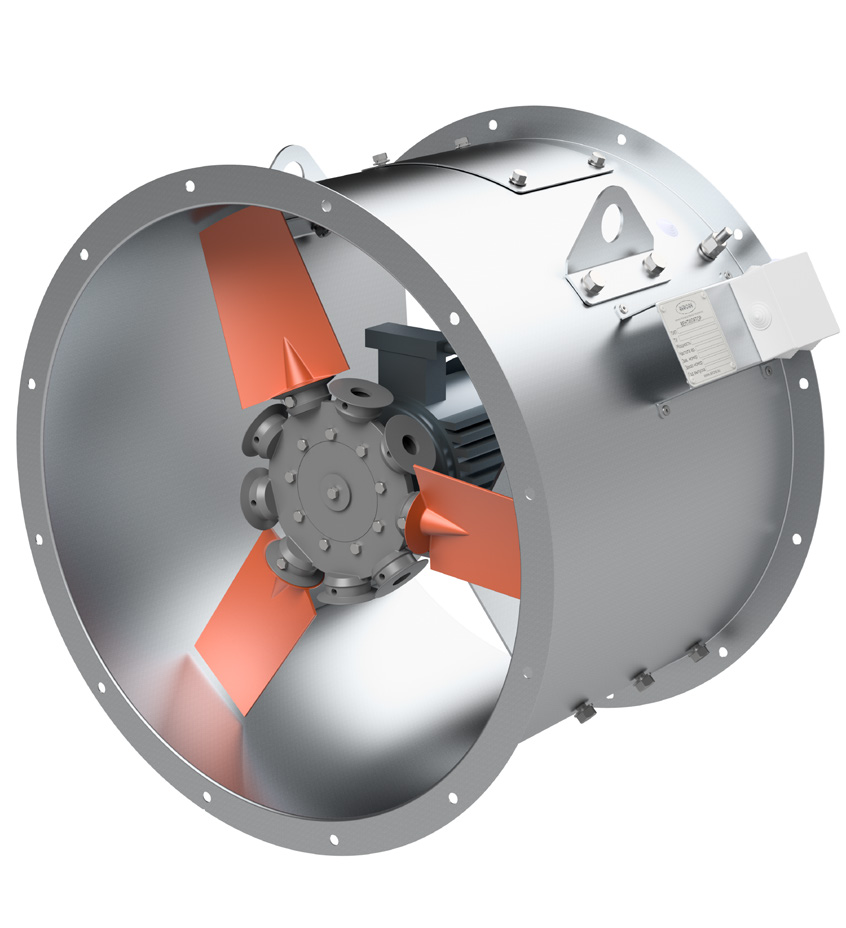

Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата. Вентилятор состоит из: - цилиндрического корпуса; - рабочего колеса (профильные лопатки из армированного полиамида); - асинхронного двигателя. Вентиляторные установки TОВМ-190 оснащаются осевыми рабочими колесами, лопатки которых выполнены из армированного полиамида. Угол установки лопаток может изменяться и регулируется в заводских условиях.

Рабочие колеса крепятся непосредственно на вал электродвигателя. Корпус вентилятора изготовлен из малоуглеродистой стали. При заборе воздуха непосредственно из окружающей среды рекомендуется установку комплектовать конфузором входным КВ и сеткой защитной СЗ. Для частичного использования динамического давления на выходе вентилятора рекомендуется устанавливать диффузор выходной ДВ. При необходимости вентиляторная установка комплектуется опорами.

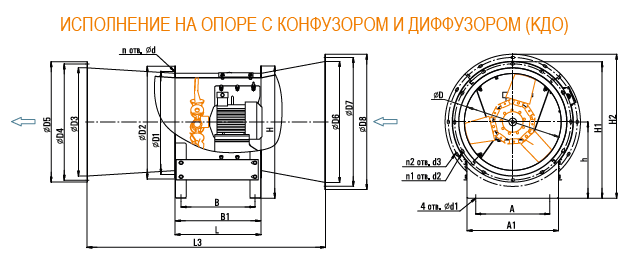

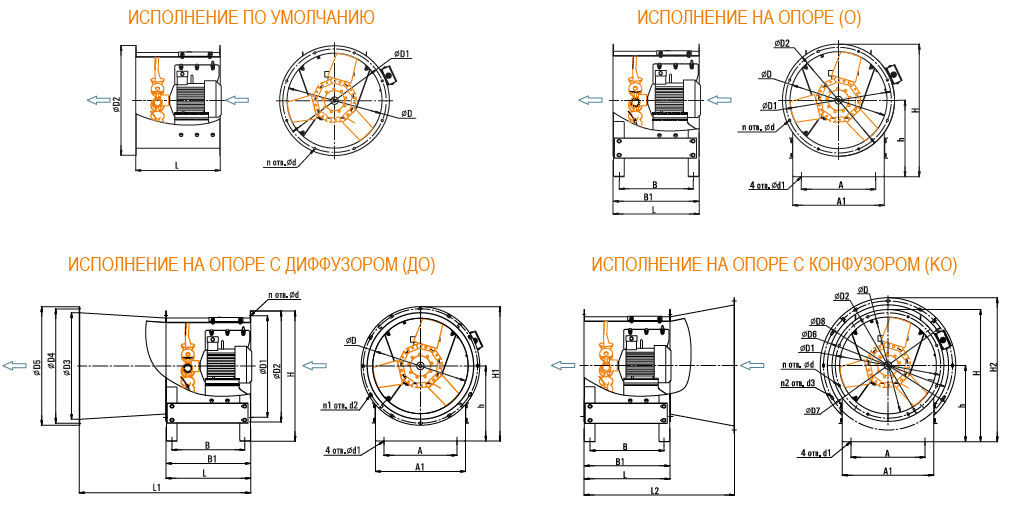

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ОСЕВЫХ МАГИСТРАЛЬНЫХ ВЕНТИЛЯТОРОВ ТОВМ-190 TIZEST

Тип вентилятора	Размеры, мм
Тип вентилятора	A	A1	B	B1	D	D1	D2	D3	D4	D5	D6	D7	D8	d	d1	d2	d3	H	H1	H2	h	L	L1	L2	L3	n	n1	n2
TОВМ-190-4,0	310	390	294	347	400	440	470	450	490	520	500	540	560	10	16	10х20	10х20	555	585	605	325	350	730	650	1030	8	8	12
TОВМ-190-4,5	345	425	344	397	450	490	520	500	540	560	560	600	630	10	16	10х20	10х20	615	635	670	355	400	810	700	1110	8	12	12
TОВМ-190-5,0	385	465	344	397	500	540	570	560	600	630	630	670	700	10	16	10х20	10х20	675	705	740	390	400	840	700	1140	12	12	12
TОВМ-190-5,6	430	510	394	447	560	600	630	630	670	700	710	750	780	10	16	10х20	10х20	745	780	820	430	450	920	750	1220	12	12	16
TОВМ-190-6,3	430	510	417	471	630	670	700	710	750	780	800	840	870	10	18	10х20	10х20	825	865	910	475	475	975	795	1295	12	16	16
TОВМ-190-7,1	545	655	492	546	710	750	780	800	840	870	900	950	980	10	18	10х20	10х20	925	970	1025	535	550	1100	890	1440	16	16	16
TОВМ-190-8,0	615	725	542	596	800	840	880	900	950	980	1000	1050	1080	10	18	10х20	10х20	1025	1075	1125	585	600	1200	960	1560	16	16	16
TОВМ-190-9,0	690	770	538	594	900	950	980	1000	1050	1080	1120	1170	1220	10	18	10х20	12х24	1150	1200	1270	660	600	1260	1000	1660	16	16	20
TОВМ-190-10,0	770	850	588	644	1000	1050	1080	1120	1170	1220	1250	1300	1350	10	18	12х24	12х24	1265	1335	1400	725	650	1350	1060	1760	16	20	20
TОВМ-190-11,2	860	940	713	769	1120	1170	1200	1250	1300	1350	1400	1450	1500	12	22	12х24	12х24	1400	1475	1550	800	775	1515	1215	1955	20	20	20
TОВМ-190-12,5	960	1040	763	819	1250	1300	1330	1400	1450	1500	1600	1650	1700	12	22	12х24	12х24	1565	1650	1750	900	825	1605	1286	2066	20	20	20
